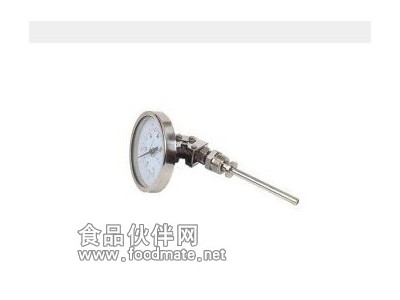

双金属温度计
关键字：温度计,双金属温度计 |
|
产品简介
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准 JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的值
重复性：双金属温度计重复性极限范围应不大于基本误差限值的1/2
测温范围
| 测量范围℃ | 适用范围 | | 工业、商业 | 实验室、小型 | | -80～+40 | √ | √ | | -40～+80 | √ | √ | | 0～50 | √ | √ | | 0～100 | √ | √ | | 0～150 | √ | √ | | 0～200 | √ | √ | | 0～300 | √ | √ | | 0～400 | √ | √ | | 0～500 | √ | √ | 正常工作天气条件 | 工作场所 | 温度℃ | 相对湿度% | | 掩蔽场所 | -25～+55 | 5～100 | | 户外场所 | -40～+85 | 5～100 | | 形式 | A | B | C | E | L | d | | 轴向型 | 65 | 23 | 73 | - | 75
100
150
200
300
400
500
750
1000 | Φ6
Φ8
Φ10 | | 105 | 23 | 73 | - | | 155 | 23 | 73 | - | | 径向型 | 65 | 50 | 110 | 34 | | 105 | 50 | 110 | 34 | | 105 | 50 | 110 | 34 | | 135°向型 | 105 | 23 | 85 | - | | 155 | 23 | 85 | - | | 万向型 | 105 | 23 | 178 | 120 | | 155 | 23 | 178 | 120 | 安装固定形式
可动外螺纹管接头 | M | H | SW | d | | M16×1.5 | 12 | 18 | Φ6
Φ8
Φ10 | | M20×1.5 | 16 | 22 | | M27×2 | 20 | 30 | | NPT1/4 | 15 | 18 | | NPT1/2 | 19 | 22 | | NPT3/4 | 25 | 30 | 可动内螺纹管接头 | M | H | SW | d | | M16×1.5 | 12 | 18 | Φ6
Φ8
Φ10 | | M20×1.5 | 16 | 22 | | M27×2 | 20 | 30 | | NPT1/4 | 15 | 18 | | NPT1/2 | 19 | 22 | | NPT3/4 | 25 | 30 | 固定螺纹管接头
| M | H | SW | d | | M16×1.5 | 12 | 18 | Φ6
Φ8
Φ10 | | M20×1.5 | 16 | 22 | | M27×2 | 20 | 30 | | NPT1/4 | 15 | 18 | | NPT1/2 | 19 | 22 | | NPT3/4 | 25 | 30 | 卡套螺纹接头 | M | H | SW | d | | M12×1.5 | 15 | 19 | Φ6 | | M16×1.5 | 15 | 22 | Φ8 | | M20×1.5 | 16 | 24 | Φ10 | 卡套法兰接头
| D | D0 | D1 | SW | d0 | d | | Φ60 | Φ42 | Φ24 | Φ22 | Φ9 | Φ8 Φ10 | 固定法兰
| D | D1 | D2 | H | d0 | d | | Φ105 | Φ75 | Φ55 | Φ16 | Φ14 | Φ8
Φ10 | v备注：可提供ANSI、JB、HG等标准法兰。
选型编码
| TL- | | 特雷默克仪表公司标识 | | 系列号 | WSS | | 双金属温度计 | | 表盘公称直径 | -3 | | Φ60 | | -4 | | Φ100 | | -5 | | Φ150 | | 表盘形式 | 0 | | 轴向（直型） | | 1 | | 径向（角型） | | 2 | | 135°向（钝角型） | | 8 | | 万向（可调角型） | | 安装固定形式 | 0 | | 无固定装置 | | 1 | | 可动外螺纹 | | 2 | | 可动内螺纹 | | 3 | | 固定螺纹 | | 4 | | 固定法兰 | | 5 | | 卡套螺纹 | | 6 | | 卡套法兰 | | 保护形式 | - | | 普通型 | | W | | 防护型 | | F | | 防腐型 | |
